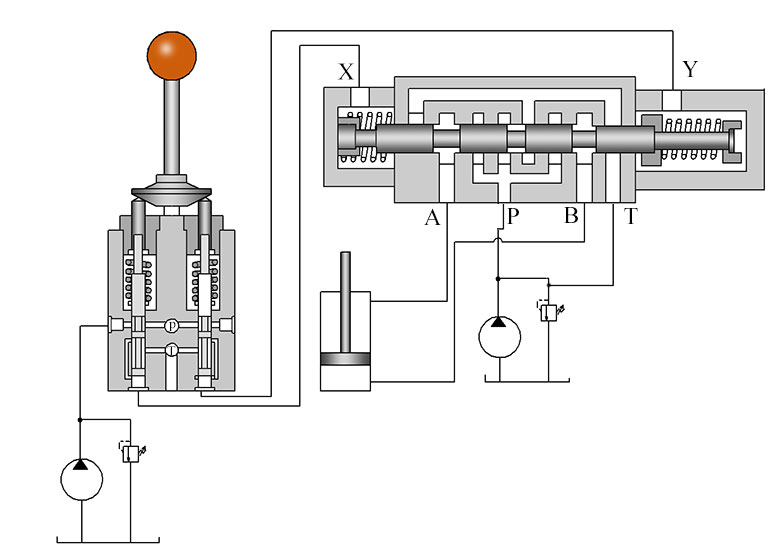

На рисунке показана схема применения бока гидравлического управления (БУ).
Насос системы управления нагнетает жидкость в линию P блока управления. Выходы блока соединены с линиями Х и У золотникового распределителя с гидравлическим управлением. В линию нагнетания распределителя подается давление от насоса.
Выходы распределителя А и B соединены с полостями гидроцилиндра.
Давление в силовой и управляющих магистралях определяется настройками клапанов.
Получается, что данная схема позволяет управлять перемещением штока гидроцилиндра посредством воздействия на ручку БУ.
Назначение блока управления
Представленная схема многокаскадного управления может применяться в различных технических системах, например в мобильной технике.
Для работы блока гидроуправления не требуется больших расходов жидкости, а значит его можно установить в кабине, и он не будет слишком громоздким.
Распределитель второго каскада рассчитан на большие расходы, так как поток, проходящий через него будет направлен в полости гидроцилиндра. Значит и проходные сечения этого распределителя должны быть внушительными, а для перемещение золотника потребуются значительные усилия, которые будут обеспечиваться давлением в линиях Х или У в зависимости от положения ручки блока управления.
