Обычно гидравлическое управление является частью многокаскадного регулирования. Например, распространенная ситуация когда блок управления воздействует на распределители следующего каскада, а они в свою очередь подключены к исполнительным механизмам. Рассмотрим этот пример подробнее.
Конструкция и принцип работы блока управления

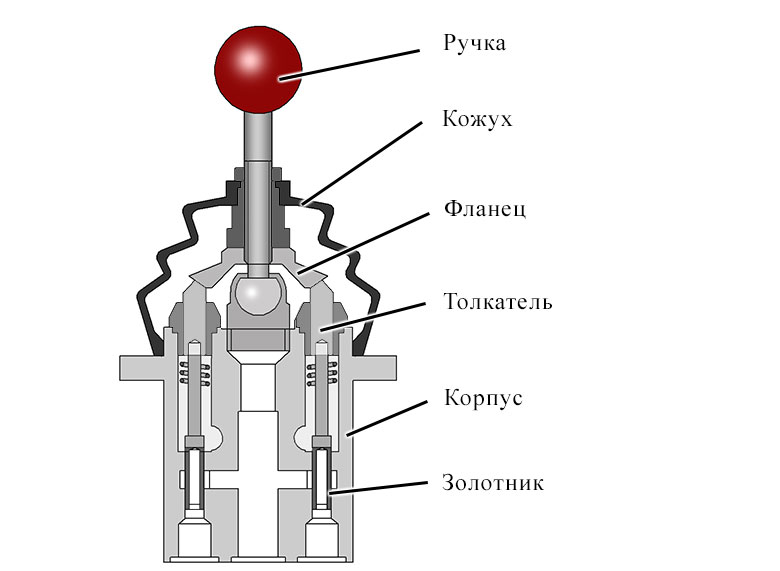

Блок гидроуправления распределителями показан на рисунке.
В его корпусе установлены золотники. Рукоять воздействуют на шток через фланец. Золотники действуют в противофазе, когда один золотник перемещается вверх, противоположный золотник движется вниз, и наоборот.
Данные золотники позволяют либо подвести давление к одной из линий, а другую соединить со сливом.
Блок управления является первым каскадом управления, непосредственно исполнительными механизмами он не управляет.
