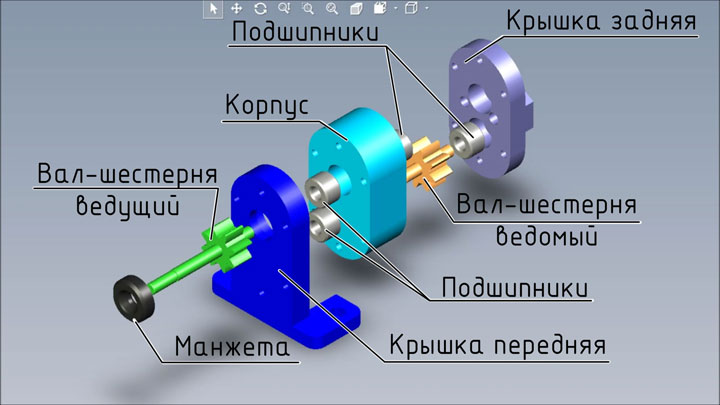

В каждом шестеренном насосе наружного зацепления присутствуют:
- ведущий вал-шестерня
- ведомый вал-шестерня
- корпус
- крышки
- подшипники
- крепежные элементы
Принцип работы шестеренного насоса

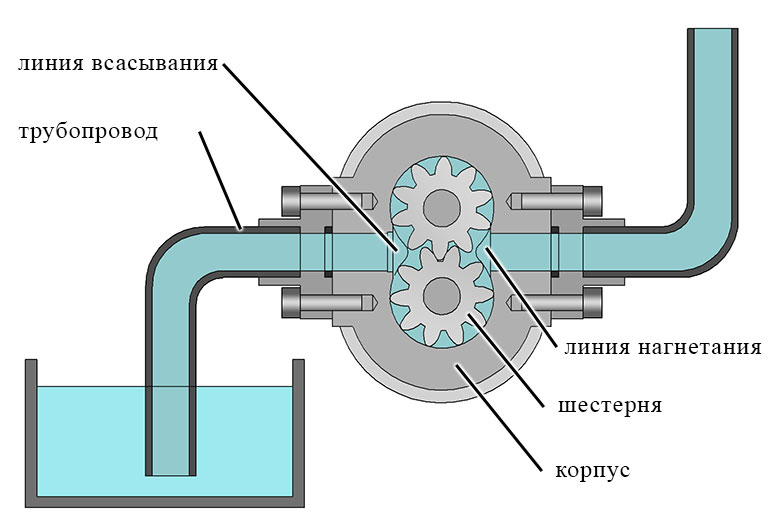

Рассмотрим принцип действия шестеренного насоса наружного зацепления. Принципиальная схема такого насоса показана на рисунке.
В корпусе 1 установлены ведомая и ведущая шестерни, при их вращении воздух заполняющий объем между зубьями переносится в линию нагнетания 3 из полости всасывания 8. Таким образом в полости всасывания создается разряжение. Из-за возникшего перепада давления, масло поднимается из бака Б по всасывающему трубопроводу 7 и заполняет впадины между зубьями, находящиеся во всасывающей полости.
При вращении шестерен масло переносится в полость нагнетания и при входе зубьев в зацепление вытесняется в нагнетательный трубопровод.
Важно понимать, что подача жидкости осуществляется в направлении указанном стрелками, а не в месте зацепления.
