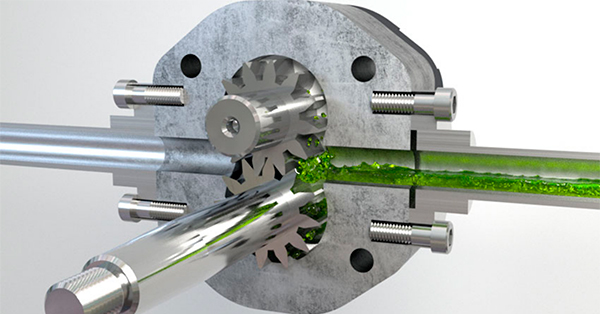

В шестеренном (или шестеренчатом) насосе перекачивание жидкости осуществляется в камерах изменяемого объема образуемых профилем шестерен.
Характерные признаки шестеренных насосов
Во всех шестеренных насосах:
- присутствуют три основных элемента - неподвижный статор и вращающиеся ротор и замыкатели
- герметично разделены всасывающая и нагнетательная камера за счет одновременного замыкания статора, ротора и замыкателей
- подача осуществляется посредством создания во всасывающей камере объема, герметично отсекаемого замыкателем
- образуется защемленный объем
- распределение жидкости во всасывающей и нагнетательной полостях - щелевое, а значит отсутствует потребность в золотниках и клапанах
- замыкатели имеют одну степень свободы
- подача жидкости неравномерна, присутствует пульсация подачи
- подача насоса не зависит от нагрузки
Многие из этих особенностей характерны и для других объемных гидравлических машин, что не удивительно ведь шестеренные насосы и являются объемными.
Классификация шестеренных насосов
Существует множество видов шестеренных насосов, отличающихся друг от друга различными признаками:
по характеру зацепления
- с внутренним зацеплением
- с наружным (внешним) зацеплением
по форме зубьев
- с прямыми зубьями - прямозубые
- с шевронными зубьями
- с винтовыми зубьями
по направлению вращения ротора
- правого вращения
- левого вращения
- реверсивные
по числу сцепляющихся роторов
- двухроторные
- многороторные
по числу ступеней
- одноступенчатые
- многоступенчаты
по возможности регулирования
- регулируемые
- нерегулируемые
по способу обеспечения работоспособности от давления
- разгруженные
- неразгруженные
- с автоматической регулировкой торцевых зазоров
Представленная классификация является условной и может не охватывать некоторые малораспространенные или перспективные разработки.
Анализируя особенности насоса не стоит ограничиваться классификацией лишь по одному признаку, так как его работа зависит от множества факторов.
Шестеренные насосы с внутренним зацеплением обладают значительно меньшим уровнем шума и пульсации, однако их изготовление обходится значительно дороже, насосы этого типа чаще всего применяются в стационарных машинах - прессах, станках. Подробнее о конструкции и особенностях этих гидравлических машин вы можете прочитать в статье шестеренные насосы с внутренним зацеплением.
