Перекачиваемая среда в диафрагменных насосах вытесняется диафрагмой (мембраной), которая закреплена по краям.

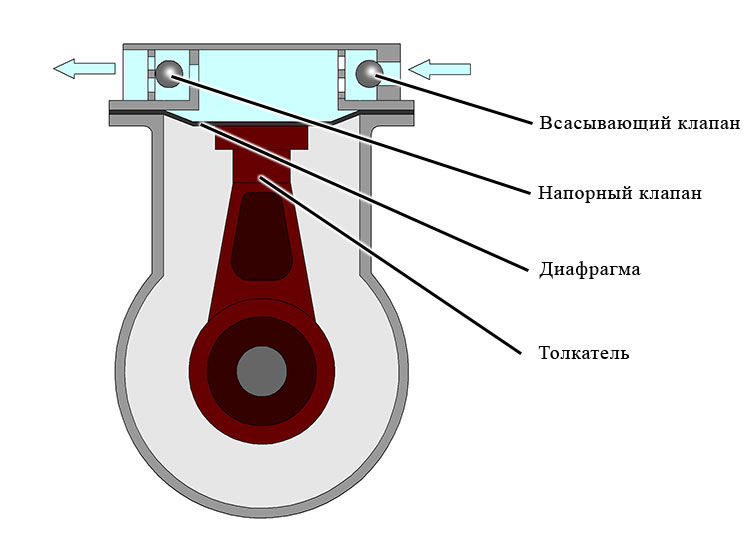

Толкатель, соединенный с приводным двигателем крепится к центру мембраны. при перемещении толкателя перемещается и мембрана, изменяя объем рабочей камеры.
При увеличении объема рабочей камеры осуществляется всасывание жидкости, из-за снижения давления в камере клапан в линии всасывания открывается, а клапан в линии нагнетания прижимается к седлу. При уменьшении объема камеры давление в ней возрастает, под действием этого давления клапан в линии нагнетания открывается, а клапан в линии всасывания закрывается, жидкость вытесняется в напорный трубопровод.

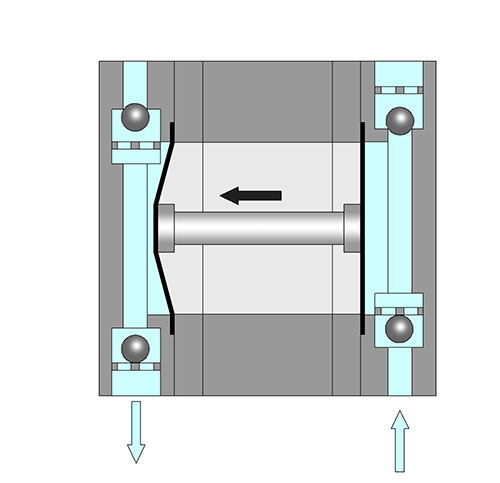

Толкатель может быть соединен сразу с двумя диафрагмами, работающими в противофазе, в тот момент когда первая диафрагма осуществляет всасывание, вторая - вытесняет жидкость в систему.
