Элементом регулирующим направление и характеристики потока в таких усилителях является золотник.
В зависимости от геометрии щели различают кольцевые золотниковые гидроусилители и усилители со специальным профилем.
Золотники
По числу поясков различают золотники:
- двухпоясковые
- трехпоясковые
- четырехпоясковые

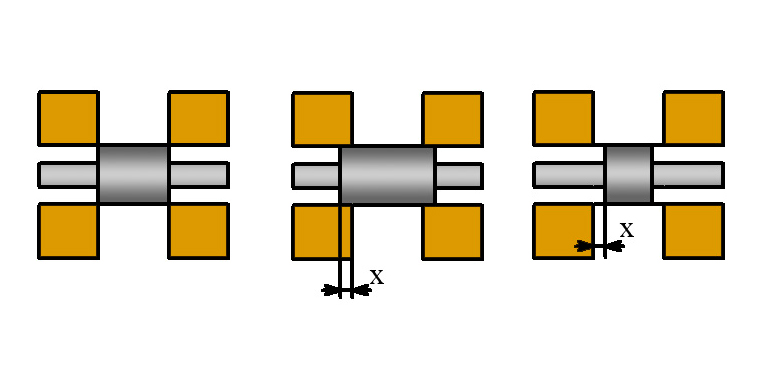

По соотношению между шириной пояска золотника и шириной окна в корпусе различают следующие виды золотников.
Идеальный золотник Х=0
Зазор или перекрытие между торцом золотника и каналом в гильзе отсутствуют.
Золотник с положительным перекрытием
Обеспечивают высокую герметичность, но имеют зону нечувствительности 10...20 мкм, перекрытие Х>0.
Золотник с отрицательным перекрытием
При отсутствии нагрузки характеристика гидроусилителя с таким золотником будет линейной. При наличии статической нагрузки появляется зона нечувствительности. Золотники с отрицательным перекрытием используются в качестве первого каскада усиления. Величина протока 10...20 мкм. Перекрытие Х<0
