Гидроцилиндры

Гидравлический цилиндр позволяет преобразовать гидравлическую энергию в линейное перемещения. Гидроцилиндры применяют для подъема и опускания рабочих органов экскаваторов, стрел кранов и грузоподъемных механизмов, для зажимания деталей и перемещения инструмента в станках.

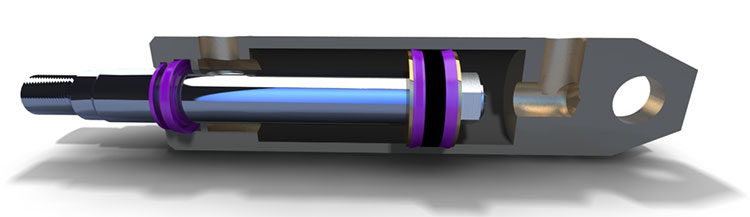

Гидроцилиндр представляет собой трубу - гильзу, в которой может перемещаться поршень, соединенным со штоком, поршень разделяет гильзу на две камеры, с торцов которых установлены передняя и задняя крышки. При заполнении одной из камер поршень перемещается, так как жидкость вытесняет его, вместе с поршнем движется и шток.

В гидроцилиндрах одностороннего действия жидкость может поступать только в поршневую полость, обратный ход осуществляется под действием внешних сил. Например в гидроцилиндре подъема в домкрате обратных ход осуществляется под действием массы груза. В гидроцилиндрах двухстороннего действия жидкость может поступать как в поршневую так и в штоковую полости. Когда жидкость заполняет поршневую полость - шток выдвигается, когда жидкость поступает в штоковую полость - шток втягивается.

Большинство гидравлических цилиндров экскаваторов, гидроцилиндр МТЗ- двухстороннего действия.

Основными характеристиками гидравлического цилиндра являются:

  • рабочее давление,
  • диаметр поршня,
  • диаметр штока,
  • величина хода поршня,
  • присоединительные размеры.


Усилие, развиваемое гидроцилиндром также важнейший параметр, оно определяется площадью поршня и давлением в системе.
