Любая система гидравлики является сложной, а все ее составляющие – несомненно, важными. Нельзя сказать, что один механизм более важен, чем другой.
Гидравлический клапан представляет собой устройство регулятивного назначения и служит для контроля движения жидкостей. Такой процесс происходит при помощи запорно-регуляторных элементов, которые изменяют свое положение при воздействии потока.
Виды гидравлических клапанов
Принцип функционирования гидравлических клапанов зависит от их вида. Регуляторный тип механизма влияет на давление рабочей жидкости, а направляющий – на ее движение.
Классификация регулирующих клапанов:
- Предохранительный клапан функционирует по такому принципу: когда давление на входе превышает предел допустимого, он срабатывает. В нормальном состоянии закрыт;
- Переливной клапан — на входе открыт всегда и служит для поддержки давления на определенных отметках;
- Редукционный клапан необходим для удержания давления на выходе;
- Клапан разности давлений. Этот механизм необходим для поддержаниязаданной разницы давления на входе и выходе;
- Клапан соотношения давлений удерживает необходимое соотношение давлений (на входе и выходе).
Типы направляющих клапанов
- «Обратный». Данный механизм предназначен для пропуска жидкости исключительно в одном направлении. Срабатывает даже при самом незначительном повышении давления;
- «Последовательный». Принцип работы: когда давление достигает определенного значения, клапан «пропускает» жидкость;
- Клапан «выдержки времени» срабатывает (пропускает или блокирует поток) строго через определенные промежутки времени.
Кроме вышеперечисленных разновидностей, данные устройства также делятся по типу действия – прямого и непрямого. В первом случае срабатывание регулятора происходит от силы потока, а во втором – посредством промежуточного регуляторного механизма.

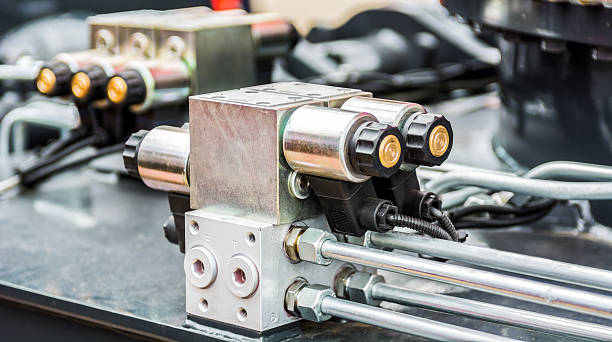

Каталог Parker Hannifin
