Сотрудники компании Parker Hannifin постоянно работают на усовершенствованием своей продукции и предлагают новые решения, которые помогают оптимизировать оборудование и снизить стоимость установки, эксплуатации и ремонта.

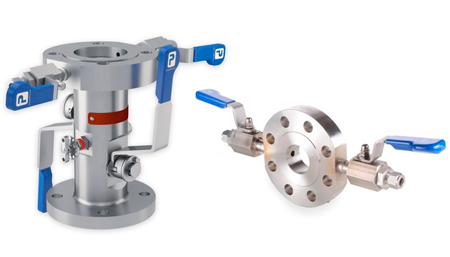

На базе манифольд ProBloc была разработана новая линейка ProSpool с интегрированным промывочным кольцом в одном из фланцев манифольда
Смысл этого решения в совмещении систем основного и вспомогательного клапанов в едином блоке. Корпус изготавливается методом горячей штамповки с установкой до 3 шаровых клапанов или комбинации шарового и игольчатого клапанов.
Преимущества ProSpool
- Для подключения контрольно-измерительных приборов не требуется использовать соединительные патрубки с конической резьбой.
- Повышается безопасность за счет снижения путей утечек до 60%.
- Отсутствие необходимости дополнительных соединений устраняет проблему использования резьбового герметика и, следовательно, устраняет риск его попадания в рабочую систему.
- Экономия до 70% за счет снижения стоимости установки комплектующих.
- Снижение массы оборудования до 80%.
- Снижение чувствительности к проблемам, которые возникают при воздействии вибрации.
- Объединение в одном блоке клапанов трубопроводной сети и измерительной системы позволяет соответствовать требованиям стандарта ISO 15848 по неконтролируемым выбросам в атмосферу уровням класса «A» и «B».
Результаты тестирования:
- Изделия класса «А» проверены в диапазоне температур от -29 °C до 180 °C.
- Проверены на утечки с использованием гелия.
- Протестированы на 500 механических срабатываний на двух тепловых циклах.
- Класс давления согласно ANSI 2500 – 6000 фунтов/кв. дюйм для нерж. стали 316.
Что представляют собой промывочные кольца?
Промывочные кольца называются еще промывочными катушками или капельными кольцами.
Они размещаются между изолирующим клапаном и разделительной мембраной датчика давления для промывки или продувки рабочего пространства перед ней. В процессе работы два промывочных порта не позволяют перед мембраной скапливаться частицам, которые будут влиять на точность измерения преобразователя давления.
Диаметр промывочных колец равен диаметру фланцевых соединений. Это дает возможность исключить дополнительные переходники, снижая вероятность утечек.
