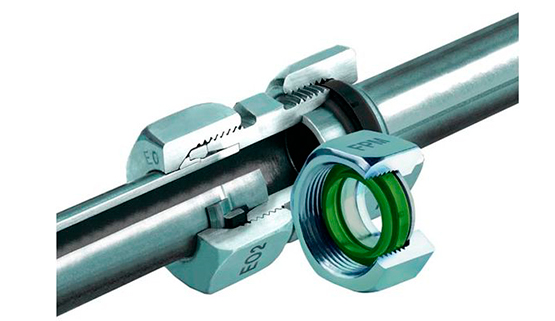

Гидравлические соединения фитинги Parker EO2

По сравнению со стандартными врезными кольцами, широко применяющихся в гидравлических системах для соединения труб, соединения Parker EO2 имеют дополнительный компонент - эластомерный уплотнитель. Это обеспечивает герметичность без необходимости повторного зажатия, даже в экстремальных условиях эксплуатации - например в условиях вибрации, где применение обычного врезного кольца может дать течь в системе. Фитинги соединения Parker EO-2 можно использовать при давлении до 800 бар (серия S) и 500 бар (серия L).

Уплотнение из эластомера, вмонтировано в гайку и при монтаже попадет между внутренним конусом фитинга и  поверхностью трубы и блокирует единственный возможный путь утечки. Благодаря большому сечению уплотнение эффективно компенсирует все производственные допуски по конусности трубы и тела фитинга. Уплотняющее действие усиливается под давлением, что позволяет использовать фитинги соединения Parker EO2 в системах высокого давления. Высокое давление и вибрации - идеальные условия применения Parker EO2, как и в любой гидравлической системе для повышения надежности. Фитинги EO-2 с эластомерным уплотнителем не требуют повторного зажатия.   Стопорное кольцо врезается в трубу в соответствии с утвержденным принципом врезки. Опорное кольцо снижает опасность чрезмерного или неполного зажатия благодаря специальной конструкции EO-2: до сборки существует зазор между поверхностями стопорного кольца и опорного кольца уплотнителя. Как только стопорное кольцо врезается на нужную глубину, зазор закрывается, что приводит к резкому повышению момента зажатия. В результате получается равномерная и надежная сборка фитинга. Результат сборки легко проверить по тому, закрылся ли зазор.
