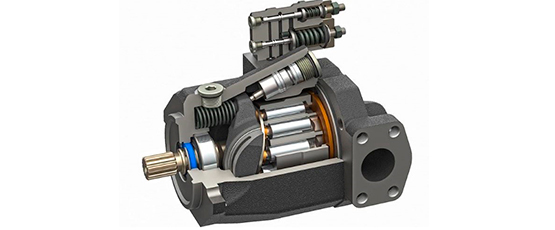

Аксиально-поршневой насос представляет собой механизм, который преобразовывает механическую энергию, берущуюся с вращающегося вала, в энергию, которая приводит рабочую жидкость в движение. При обратном процессе, когда движение жидкости будет подаваться с обратной стороны, можно спровоцировать работу самого вала. В таком случае поршневой гидронасос будет выступать в роли класического мотора.
Благодаря универсальности такого блока, он получил широкое применение в разных сферах. Его можно встретить, как в промышленности, так и в работе в частном производстве. Гидравлические насосы устанавливаются в экскаваторах, в буровых машинах, кранах и других подъемных установках, а так же в бульдозерах. Они применимы во всех системах, которые функционируют под малыми и большими нагрузками.
Аксиально-поршневые насосы: устройство и принципы работы
Каждая модель устройства может отличаться несколькими параметрами, однако главные составляющие части, которые отвечают за работу аппарата остаются неизменными. Гидравлический насос можно разбить на следующие детали:
- Поворотный вал, с помощью которого и осуществляется основная работа детали;
- Блок цилиндров. Приводится в движение под нагрузкой вала;
- Наклонный диск, на который крепится сам поршень;
- Нажимной диск. С его помощью регулируется степень нажатия на вал;
- Поршневая группа, отвечающая за работу блока цилиндров. При правильной работе механизма, поршень совершает полное действие забора и отдачи рабочей смеси в то время, как вал совершает только одно вращение;
- Шаровая опора;
- Распределительный диск.
Поршневые гидронасосы на рынке встречаются в нескольких конфигурациях. Первое устройство поставляется шайбой наклонного типа, второе имеет наклонный блок. В отличие от приборов с шайбой, в наклонных приводной вал построен т-образным способом. Это меняет конструкцию настолько, что он крепится вместе с подшипниками. Блок цилиндров при этом располагается под углом к оси вала. А благодаря поршням и шатунам, которые работают под воздействием вала, цилиндрический блок приходит в движение.
Принцип работы системы аксиально-поршневых насосов заключаются в том, что из-за угла между валом и блока цилиндра часть поршней выходит из ротора, в то же время другая часть движется в противоположную сторону. Такое действие позволяет уменьшать объем рабочих камер, либо увеличивать их в зависимости от конкретного случая.
Благодаря этому идет выдавливание и всасывание рабочей жидкости. Она проходит через специальное окно, сделанное в основании цилиндрического блока и распределительного диска. После пройденного этапа, рабочая жидкость движется дальше по каналам устройства.
Так же одним из отличий приборов с наклонным блоком является то, что в нем можно механически воздействовать на величину хода поршней. Работая с поршневым гидронасосом достаточно поменять угол наклона блока цилиндра. Данное вмешательство откорректирует исходные значения рабочего объема гидравлических насосов.
Особенности регулируемых аксиально-поршневых насосов
Работая с поршневым гидронасосом, стоит понимать, что это непростая система, которая требует к себе особого ухода. Однако, несмотря на всю сложность устройства, оно может подвергаться ремонту и профилактической чистки для лучшей пропускной способности рабочих каналов.
Для того чтобы жидкость циркулировала в полном объеме и помогала гидравлическим системам работать в оптимальном режиме, достаточно периодически промывать устройство, и его отдельные элементы, керосиновым составом. Пазы цилиндрического блока чистятся при помощи разрезного притира из чугуна. С поршневой группой стоит обходиться аккуратней и использовать при чистке индустриальное масло, не применяя абразивные пасты, которые могут повредить покрытие. Восстановление цилиндров и всей рабочей части необходимо проводить на специальном станке, так как их поверхность требует шлифовки.
Однако такой ремонт может не подойти гидравлическим аппаратам, имеющим крупные повреждения. Это могут быть трещины и вмятины на крышке корпуса, а так же сколы на его рабочей поверхности. Механическое воздействие не поможет и в случае, когда цилиндры имеют на своих стенках сильные задиры, а поршни искривлены и нарушают общую геометрию системы.
Несмотря на сложность конструкции и непростой принцип работы насоса, из-за которого устройство может выйти из строя, данный агрегат имеет немало преимуществ:
Небольшой вес, благодаря чему работа с гидронасосом и его заменой не вызывает сложностей;
Есть возможность регулировать частоту вращения вала;
Органы управления, находящиеся в устройстве, имеют относительно небольшие размеры, что позволяет добиваться небольшой инерции при работе механизмов;
Большая производительная мощность. Скорость вращение вала может варьироваться от 500 до 4000 оборотов в минуту, что позволяет аппарату работать под большими нагрузками;
Давление в системе может достигать 40 мегапаскалей, которые устройство может поддерживать долгое время;
Минимальные зазоры между рабочими блоками и соединительными муфтами, что позволяет обеспечивать идеальную герметичность внутренних камер;
Можно изменять направление рабочей жидкости в системе.
Как и во всех сложных конструкциях и приборах, данные насосы имеют и ряд недостатков. Главным образом выделяются:
- Высокая стоимость оборудования и его компонентов;
- Большой шум прибора при работе под высоким давлением;
Ремонт возможно проводить только в специализированном центре с применением специального оборудования.
Гидравлические насосы имеют широкое применение, поэтому при работе с ними не придется испытывать неудобства. Комплектующие всегда есть в наличие и представлены лучшими производителями.
