Гидрораспределитель представляет собой агрегат, применяемый в гидравлических системах различной спецтехники (автокраны, экскаваторы, погрузчики, манипуляторы, промышленные станки). Устанавливается в системах гидравлики (при наличии двух и более гидравлических линий) с целью:
● Изменения направления движения/потока рабочего масла.
● Разгрузки насоса/гидросистемы в случае повышенного давления.
● Соблюдения нужной последовательности включения механизмов машины.
Инструкция по использованию данного прибора содержит информацию о правилах хранения и транспортировки, расконсервации прибора, особенностях его монтажа, а также о допустимых свойствах гидравлического масла. Особое внимание необходимо уделить мерам безопасности.
Изготавливается данный механизм из различных материалов: сталь, бронза, чугун, цветные металлы. Поверхность гидрораспределителя подлежит покрытию износостойкими материалами для защиты от воздействия абразивных частиц.
Устройство для распределения жидкости производится в разных размерах — это зависит от того, какое количество рабочего масла будет проходить через гидрораспределитель. Следовательно, чем больший расход жидкости, тем габаритнее и тяжелее будет агрегат.
Гидрораспределитель состоит из корпуса, правого/левого седла, клапана, толкателя и вспомогательных элементов. На корпусе агрегата установлен кожух с рычагом (устройство клапанного типа).

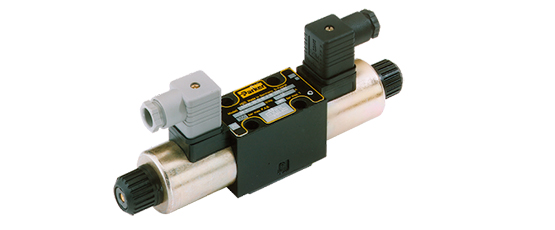

Управление работой гидравлического распределителя осуществляется несколькими способами: электромагнитный, ручной, гидравлический, электрогидравлический. Тип присоединения устройства к гидросистеме также бывает разным.
Виды гидрораспределителей
Задача гидрораспределителя — это изменение направления/пуска и остановка движения жидкости. Гидравлические системы проектируются и реализуются под конкретную технику, следовательно, распределители различаются по видам и имеют некоторые особенности.
Основные типы гидрораспределителей:
● Направляющие. Функционирование устройства обеспечивается путем полного открытия/закрытия соответствующего сечения.
● Дросселирующие. В данном типе агрегата открытие/закрытие проходного отверстия может выполняться частично (не полностью). То есть наличие нескольких рабочих положений запорно-регулирующего элемента позволяет управлять не только движением потока, но и его расходом.
Дифференциация распределителей по способу присоединения к системе:
● С резьбовым присоединением.
● С фланцевым.
● Со стыковым.
Выбор типа крепления зависит от того, для каких целей устанавливается прибор в гидравлическую систему, и какой расход жидкости будет через него проходить.
Запороно-регулирующие элементы также имеют свои разновидности:
● Золотниковые. В данном случае основным элементом является золотник. Бывает цилиндрической/плоской формы. Принцип работы — осевое смещение элемента. Если гидравлический распределитель имеет несколько каналов, золотник оснащается специальными поясками. Конструктивно гидрораспределитель может иметь более 1 золотника. В основном применяются в гидросистемах мобильной техники. Преимущества: компактность, простота изготовления, доступность и надежность.
● Крановые. Основным элементом в крановом гидрораспределителе является пробка крана (бывает разной формы), при повороте которой осуществляются все изменения направления потока/движения/подачи жидкости. Устройства этого типа зачастую используют в качестве вспомогательных механизмов.
● Клапанные. Имеют большие габариты в сравнении с золотниковыми гидрораспределителями. Применяются в гидравлических системах, где необходима высокая степень герметичности.
золотниковый гидрораспределитель крановый гидрораспределитель клапанный гидрораспределитель
Гидрораспределители изготавливаются в форме цельного блока, либо нескольких, соединенных между собой, секций.
Кроме видов, гидрораспределители отличаются еще и:
● Количеством внешних гидравлических линий.
● Количеством запорно-регулирующих элементов.
● Способом управления.
Гидрораспределитель: эксплуатация, неисправности и ремонт
Эксплуатация гидрораспределителей должна производиться в соответствии с инструкцией по эксплуатации. При правильном использовании устройство имеет длительный срок службы.
Причины, провоцирующие неисправности агрегата:
● Деформации рабочих деталей.
● Износ (естественный/преждевременный).
● Отсутствие ТО гидравлической системы в целом.
● Разрушение запчастей (уплотнительных элементов).
● Некорректное крепление.
● Нарушение норм эксплуатации.
● Попадание инородных частиц в систему и др.
Поломки гидрораспределителя:
● Неравномерное движение рабочего органа спецтехники или неполный ход золотника. Возможными причинами могут быть деформированность, изношенность, поломка составляющих деталей конструкции.
● Протекание рабочего масла. Основной причиной этого является износ уплотнений и неправильное крепление устройства.
● Сбои при переключении золотника, отсутствие разгрузки гидросистемы от давления. Причины всегда разные: проблемы в работе электромагнита, заклинивание запорного элемента, поломка других деталей.
При неисправностях гидравлического распределителя всегда выполняется диагностика путем разбора агрегата, замены деталей. В некоторых ситуациях требуется замена самого гидрораспределителя.
