Насос аксиально-поршневой – это техническое устройство, относящееся к категории гидравлических машин, механическая энергия рабочего органа которых преобразуется в энергию движущегося потока жидкости. Если такие машины совершают обратное действие (другими словами, энергия потока жидкости преобразуется в механическую), они называются гидромоторами. Использоваться как гидромоторы, так и гидравлические насосы стали достаточно давно, а сегодня они активно применяются практически везде.
Аксиально-поршневые насосы устанавливаются на самосвалах, бункеровозах, мультилифтах и другой технике
Что собой представляет гидронасос аксиально-поршневого типа
Насос гидравлический аксиально-поршневой, как и радиально-поршневой, является устройством объемного типа, которое функционирует за счет изменения объема рабочих камер. В гидравлических насосах аксиально-поршневой группы такие рабочие камеры сформированы расточками, которые выполнены в цилиндрическом блоке. В отличие от радиально-поршневых насосов, у аксиально-поршневых машин внутренние рабочие камеры располагаются параллельно по отношению к поршням и оси самого устройства. В ходе перемещения поршней такого насоса при вращении цилиндрического блока происходит увеличение или уменьшение объема рабочих камер, что и позволяет устройству всасывать и отдавать перекачиваемую им жидкость.

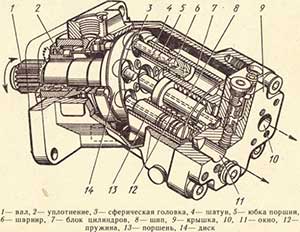

Аксиально-поршневой насос в разрезе
Как и у радиально-поршневых насосов, рабочие камеры аксиально-поршневых устройств соединены с всасывающим и нагнетательным патрубками, через которые и осуществляются забор и отдача перекачиваемой воды. Процесс соединения рабочих камер с всасывающим и нагнетательным патрубками насосов, относящихся к аксиально-поршневой группе, происходит поэтапно. По тому, как работает гидравлический насос, относящийся к аксиально-поршневому типу, он схож с паровыми и радиально-поршневыми насосами.
Конструктивные особенности и принцип действия
Гидронасос аксиально-поршневого типа состоит из следующих элементов:
- поршней, также называемых плунжерами, которые входят в состав блока цилиндров;
- элементов шатунного типа;
- ведущего вала, который также называется основным;
- механизма, который выполняет распределительные функции.
Устройство аксиально-поршневого насоса с наклонным блоком
Принцип, по которому работает поршневой гидронасос аксиального типа, основывается на том, что его основной вал, вращаясь, сообщает движение элементам блока цилиндров. Вращение основного вала насосов аксиально-поршневого типа преобразуется в возвратно-поступательное перемещение поршней, совершаемое параллельно оси блока цилиндров. Именно благодаря характеру таких движений поршня, которые являются аксиальными, насос и получил свое название.
Принцип работы аксиально-поршневого гидронасоса
В результате движения, совершаемого поршнями в цилиндрах аксиально- плунжерного насоса, происходит попеременное всасывание и последующее нагнетание жидкости через соответствующие патрубки. Соединение рабочей камеры насоса с его всасывающими и нагнетающими линиями происходит последовательно, при помощи специальных окон, выполненных в распределительном механизме. Чтобы минимизировать риск возникновения неисправностей при работе блока цилиндров гидронасосов аксиально-поршневого типа, а также обеспечить надежную эксплуатацию такого устройства, его распределительный механизм максимально плотно прижимается к блоку цилиндров, а окна такого блока разделяются между собой специальными уплотнительными прокладками. На внутренней поверхности окон распределительного механизма выполнены дроссельные канавки, наличие которых позволяет уменьшить величину гидравлических ударов, возникающих в трубопроводной системе при работе насоса. Наличие таких канавок на внутренней поверхности окон распределительного механизма помогает максимально плавно повышать давление рабочей жидкости, создаваемое в цилиндрах.
Как становится понятно из вышеописанной конструкции аксиально-поршневого гидравлического насоса, его рабочими камерами являются цилиндры, расположенные параллельно (аксиально) оси его ротора, а вытеснение жидкости из таких цилиндров осуществляется за счет возвратно-поступательных движений поршня.
