Шестеренчатый насос. Принцип работы и частые проблемы

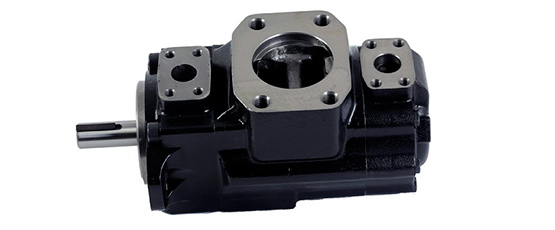

шестеренный насосШестеренчатый гидронасос (в простонародье «шестеренник») – настоящее сердце гидравлической системы. Чем он лучше аксиально-поршневого «собрата» и почему иногда выходит из строя? Ответы в нашем материале!

Шестеренчатые насосы весьма просты в конструктивном плане. Они состоят из крышки с приводным валом, опорных втулок валов, сальника, уплотнительных пластин («восьмерок») и двух прямозубых шестерней.

Шестерни являются главными деталями. Они находятся в постоянной сцепке друг с другом. Во время работы насоса, в зоне выхода шестерней из зацепа образуется разреженное пространство. Благодаря этому рабочая жидкость поступает из гидробака в полость всасывания. После она описывает круг и оказывается в полости нагнетания, из которой попадает в гидросистему.

Простота конструкции делает шестеренные насосы более дешевыми и надежными по сравнению с аксиально-поршневыми. Они не так требовательны к качеству масла и всегда создают ровный, непульсирующий поток рабочей жидкости под нужным давлением.

Однако некоторые ругают «шестеренники» за то, что они часто ломаются или «не вытягивают» гидроцилиндр при большой загрузке полуприцепа. Но, как показывает практика, насос повинен в этой ситуации меньше всего.

«Порочный круг» в гидросистеме
Поломка почти всегда происходит из-за принудительного повышения давления в гидравлической системе. Так поступают, если гидроцилиндр стопорится, не в силах поднять сильно нагруженный полуприцеп.

На большинстве тягачей выходной шланг, ведущий от «шестеренника» к гидрораспределителю, имеет относительно низкую пропускную способность – примерно 100 литров в минуту. Этого вполне хватает для нормальной работы гидравлики при адекватной загрузке. Но в случае перегруза гидроцилиндр часто не может вытянуть все секции.

Тогда водитель не находит ничего лучше, как повысить обороты двигателя и «разогнать» насос. В этом случае шланг не успевает пропускать возросший объем рабочей жидкости. Распределитель заполняется, срабатывает предохранитель. В результате масло уходит не в гидроцилиндр, а в баки, и создается «порочный круг».

Усилия опять не хватает, поэтому водитель еще сильней раскручивает мотор. Из-за этого в точке выхода масла из насоса создается колоссальное давление. Оно воздействует на шестеренки, буквально вдавливая их в стенки рабочей камеры. Создается трение и насос приходит в негодность.

Не допускайте подобной ситуации! «Шестеренники» – достаточно тихоходные агрегаты, поэтому превышать давление в гидросистеме можно лишь имея достаточно широкий патрубок, ведущий к распределителю. Да и не виноват насос в том, что полуприцеп не может откинуться до конца. Если есть перегрузка, справиться с весом не может именно гидроцилиндр.

Недостаток сил
Гидроцилиндр самосвального полуприцепа имеет телескопическое строение. Чем ближе секция к сердцевине, тем меньшую площадь она имеет. При использовании стандартной гидравлики на 190 бар, каждому квадратному сантиметру рабочей поверхности цилиндра передается равное давление. Таким образом, внешняя секция цилиндра имеет грузоподъемность около 172 тонн, а четвертая по счету – лишь 72 тонны.

Это нормально в обычных условиях, например, в случае перевозки щебня. При подъёме п/прицепа часть груза высыпается, и вес уменьшается. В результате задача для последующих секций значительно облегчается. Но когда нужно выгрузить, например, мокрый песок, этого не происходит. Механизм стопорится, чаще всего на третей секции. И если мы в этот момент увеличим давление в гидросистеме, то либо сломаем насос, либо порвем стопорные кольца внутри цилиндра.

Чтобы этого избежать, не повышайте давление до той отметки, когда срабатывает колпачок-предохранитель в гидрораспределителе. Ну а наилучшим решением будет просто не перегружаться сверх нормы. Ведь даже самая надежная техника обязательно сломается при неправильной эксплуатации.
