Гидроцилиндр – это самый простой образец двигателя. Выходное (подвижное) звено, которым может быть шток, плунжер или же сам корпус цилиндра, осуществляет возвратно-поступательное движение. Основные параметры, которыми характеризуют все гидроцилиндры – это внутренний диаметр, ход поршня, диаметр штока и номинальное давление рабочей жидкости.
Гидроцилиндры бывают нескольких видов:
- поршневые;
- телескопические;
- плунжерные;
- двустороннего и одностороннего действия.
По типу закрепления гидроцилиндры делятся на модели с шарнирным креплением и жестким. Гидроцилиндр одностороннего действия совершает усилие на подвижном звене, которое направлено только в одну сторону (рабочий ход цилиндра). В противоположном направлении подвижное звено просто перемещается обратно под действием силы тяжести или возвратного механизма, например, пружины. У этих цилиндров есть лишь одна рабочая плоскость.
У гидроцилиндров двустороннего действия возможностей несколько больше. У них две рабочих плоскости, то есть рабочие усилия на выходном звене они могут создавать в двух направлениях. Чтобы обеспечить возвратно-поступательное движение жидкость поочередно поступает под давлением в полости цилиндра. Когда одна из полостей наполняется жидкостью, другая соединяется со сливом. У гидроцилиндра две полости: штоковая полость, в которой располагается шток, и поршневая.
Теперь подробнее разберем устройство гидроцилиндра на примере цилиндра двустороннего действия.
Основные части, из которых состоит цилиндр – это корпус гидроцилиндра, состоящий из гильзы (19) и задней крышки, привинченной к гильзе, передней крышки (9), которая имеет отверстие под шток и навинчена на гильзу, шток (18) с проушиной (2), поршень (15).

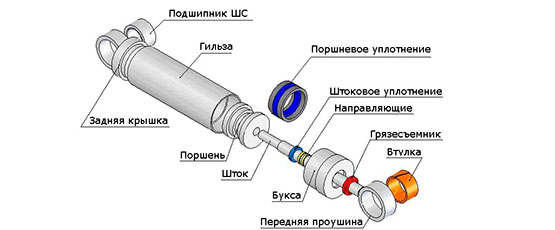

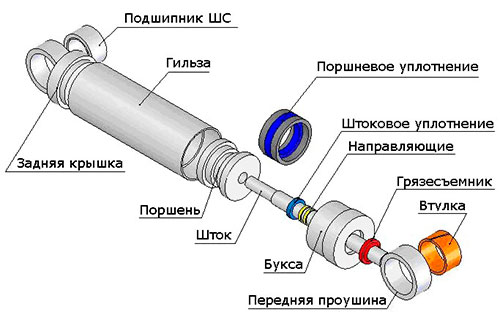

На рисунке изображено строение гидроцилиндра. Он состоит из сферического подшипника (1), проушины штока (2), грязесъемника (3), уплотнительных колец (4, 5, 8 и 13), манжеты (6 и 14), манжетодержателя (7 и 12), передней крышки (9), контргайки (10), демпфера (11), поршня (15), гайки (16), шплинта (17), штока (18), гильзы цилиндра с задней крышкой (19), втулки (20) и гайки грязесъемника (21).
С помощью поршня с манжетами (14) и уплотнительного кольца (13) поршневая и штоковая полости герметично разделены, и усилие, создаваемое давлением в рабочей полости, передается на шток. Поршень крепится на внутреннем конце штока с помощью гайки (16), которая фиксируется шплинтом (17). Манжетодержатели (12) удерживают манжеты от перемещения вдоль оси поршня.
Передняя крышка (9) крепится на резьбе гильзы цилиндра с помощью контргайки (10). В крышку (9) вставлена втулка (20), которая служит направляющей для штока. Чтобы избежать утечки рабочей жидкости из полости штока, в проточке крышки (9) установлены кольца (8), также для этой цели служат манжеты (6), уплотнительные кольца (4) и (5) во втулке. Во избежание осевого смещения при движении штока манжета сдерживается манжетодержателем (7).
Со стороны внешнего торца крышки стоит грязесъемник (3), удерживающийся гайкой (21), которая ввернута во внутреннюю резьбу крышки. Если механизм, который приводится в движение цилиндром, лишен упоров, ограничивающих его ход, которые бы фиксировали его в крайних положениях, то возможны жесткие соударения поршня и крышки гидроцилиндра. Чтобы смягчить эти удары, посредством демпфирования или торможения поршня на подходе к крышке, применяют разные типы демпфирующих устройств. В конструкции цилиндра, которая представлена на рисунке выше, эту функцию выполняет демпфер (11), установленный рядом с поршнем (15) на шток.
Демпфер (11) смягчает соударение поршня и передней крышки цилиндра по окончании полного хода. Щель в конце хода штока, находящаяся между конической поверхностью демпфера и кромкой крышки (9), через которую поршнем рабочая жидкость из штоковой полости выжимается в отверстие «А», уменьшается.
В процессе этого, благодаря дросселированию жидкости через щель, движение поршня затормаживается. Даже если вы прекрасно знаете устройство гидроцилиндра, осуществить его ремонт в кустарных условиях или же собрать свой собственный цилиндр – довольно нелегкая задача. Для этого нужно специальное оборудование и навыки.
