Гидравлический распределитель используется для перенаправления потоков рабочей жидкости.
Если следовать простейшей гидросхеме, показанной на рисунке, то гидравлическая жидкость поступает в распределитель через насос (Н) и направляется в цилиндр (Ц). В зависимости от стороны смещения запорно-регулирующего элемента (ЗРЭ), жидкость транспортируется в левую (1) или правую (2) полость цилиндра, в результате чего данный узел перемещается в разные стороны.
На рисунке гидрораспределитель (Р) находится в нейтральном положении, поэтому в данном случае цилиндр не двигается. В конструкции каждого устройства присутствует предохранительный клапан, блокирующий работу узла при достижении допустимого предела давления. При активации КП гидравлическая жидкость направляется в гидробак, минуя все компоненты распределителя.
РАЗНОВИДНОСТИ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ
По типу запорно-регулирующего элемента (ЗРЭ), распределители делятся на:
- Золотниковые. ЗРЭ (золотник) смещается по оси. Такие распределители применяются в гидросистемах, работающих под давлением до 32 МПа: бульдозеры, экскаваторы и др.
- Клапанные. Потоки жидкостей перенаправляются при открытии и закрытии клапанов, выполненных в конусной, шариковой и других формах. Клапанные распределители выдерживают давление более 80 МПа, герметичны, но имеют тяжелый вес в сравнении с другим оборудованием.
- Крановые. Гидравлическая жидкость направляется при повороте пробки крана, которая может быть выполнена в виде конуса, сферы или цилиндра. Устройства имеют невысокую пропускную способность (8-10 л/мин), поэтому используется как помощники клапанных или золотниковых распределителей.

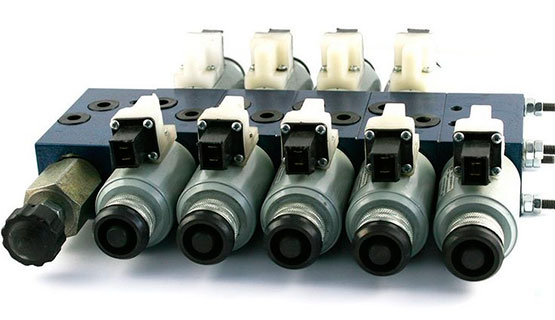

Гидрораспределитель
