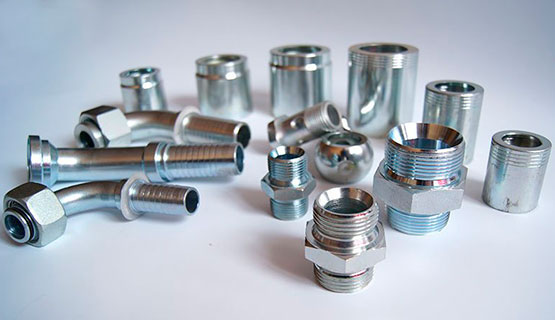

Среди поставляемых на рынок и применяемых в промышленности фитингов для РВД чаще всего находят применение следующие категории:
- ниппели;
- штуцеры;
- муфты;
- гайки накидные;
- переходники и вставки.
Ниппель с наружной резьбой
Ниппель конструктивно представляет собой соединительную трубку для постоянного или временного крепления рукава к другому рукаву или штуцеру.
Ниппели
Ниппель конструктивно представляет собой соединительную трубку для постоянного или временного крепления рукава к другому рукаву или штуцеру. В большинстве случаев надежное крепление соединяемых деталей обеспечивается резьбовым соединением. Иногда внутри ниппеля размещают односторонний клапан для предотвращения движения транспортируемой жидкости или газа в непредусмотренном направлении.
Ниппели в свою очередь делятся на ряд основных типов:
- прямые;
- угловые;
- фланцевые;
- сферические;
- чековые;
- ниппели с плоским торцом;
- ниппели с внутренним конусом;
- ниппели с наружным конусом.
Некоторые разновидности ниппелей служат одновременно и для механического скрепления шлангов. В этом случае на противоположных концах ниппеля предусмотрена соответственно левая и правая резьба для одновременного стягивания соединяемых деталей.
Штуцеры
Под штуцером обычно понимают деталь для соединения нескольких отрезков трубопровода. Обычно это короткая цельная металлическая трубка с наружной или внутренней резьбой на отдельных концах.
Штуцерные соединения используют как для однонаправленной, так и для двунаправленной транспортировки жидкостей и газов.
Штуцер
Под штуцером обычно понимают деталь для соединения нескольких отрезков трубопровода.
Особо выделяют поворотные штуцеры — разновидность соединительных патрубков, предназначенных для подачи жидкости к вращающимся элементам системы. Для таких соединителей предъявляются особые требования по обеспечению герметичности соединения. Монтаж и дальнейшее обслуживание таких соединений также имеют ряд особенностей.
Муфты
Муфты также служат для соединения участков трубопровода, как правило, двух. Нередко муфтовые соединения используют в местах подключения шланга или рукава к емкости или насосу. Муфты классифицируются по ряду конструктивных и эксплуатационных признаков.
По типу присоединения различают муфты:
- резьбовые;
- приварные;
- байонетные;
- гильзовые.
По назначению муфты делят на неразъемные, выполняющие предохранительную функцию, и быстроразъемные, для многократного монтажа-демонтажа соединения.
Хотя для изготовления муфт широко используют самые разные материалы, в случае соединения рукавов высокого давления в основном используют металлические цельные изделия из стали, бронзы и латуни.
Фитинг с накидной гайкой
Гайка накидная служит в основном для обеспечения более надежного крепления конца рукава высокого давления к фитингу или другому узлу системы (баку, насосу, крану и т.д.).
Особую категорию фитингов для трубопроводов высокого давления составляют переходники, или адаптеры. С их помощью осуществляется соединение участков трубопровода различного диаметра или с различным типом оконечной резьбы. Применение переходников позволяет решить следующие задачи:
- переход между участками с разной резьбой;
- изменение угла поворота оси трубопровода;
- соединение резьбовых рукавов с клапаном, насосом или цилиндром;
- создание ответвлений;
- дополнительное уплотнение рукавов.
Выделяют следующие категории переходников:
- собственно переходник;
- угольник;
- тройник;
- крестовина;
- заглушка;
- переходник приварной.
Накидные гайки
Гайка накидная служит в основном для обеспечения более надежного крепления конца рукава высокого давления к фитингу или другому узлу системы (баку, насосу, крану и т.д.).
